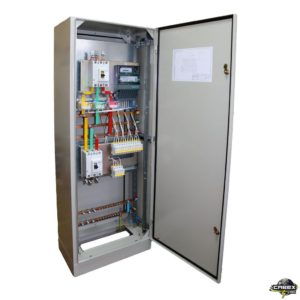

Вводно-распределительное оборудование шкафного исполнения ШВУ1
ПРЕДНАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Вводно-распределительное оборудование шкафного исполнения ШВУ1 необходимо для приема и замера активной электроэнергии трехфазного и однофазного тока напряжением 380/220 В, предохранения отходящих линий от перегрузов и коротких замыканий. Применяется в промышленности, сельхоз сфере, для формирования трансформаторных подстанций, для электроснабжения жилых домов и зданий. Шкафы с переключателями нужны для ввода и перераспределения энергии от двух вводов: дизель- генератора и электросети.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
ШВУ1-ХХ-2Т-У2ШВУ1Обозначение серии ХХНомер32-Т Указывается только при установке двухтарифного счетчика У2 Климатическое исполнение по ГОСТ 15150-69
ПОКАЗАНИЯ К ИСПОЛЬЗОВАНИЯ
Стандартное значение климатических факторов — по ГОСТ 15150-69.Высота — не более 2000 м. Имеется устойчивость к воздействию ультрафиолетого излучения, дождя, росы и инея.Группа условий эксплуатации в части воздействия механических факторов среды — М1 по ГОСТ17516.1-90. Используется в электросетях с заземлением по ГОСТ 30331.2-95 — TN-S. Соответствует требованиям безопасности, установленным ГОСТ Р 51732-2001. Требования пожарной безопасности — по ГОСТ 12.1.004-91.
КЛАССИФИКАЦИЯ
Классифицируется в зависимости от числа вводов, номинального тока на вводе, автовыключателя или рубильника с предохранителями. Типы шкафов приведены в таблицах 1…3.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Частота, Гц50
Номинальные токи, А50, 63, 100, 160
Номинальное рабочее напряжение, В220, 380
Номинальное напряжение изоляции, В690
