Ящики собственных нужд подстанции

Предназначение устройства: Ящик собственных нужд подстанции используется для питания цепей освещения и обогрева распределительного оборудования и устройств для измерений и испытаний, оборудования для проверки защиты и механизмов напряжением 12В, 220В, 380В. Имеются лабораторные клеммы для подсоединения нагрузок стоками до 100А. ЯСН рассчитан на эксплуатацию в условиях умеренного климата (УЗпоГОСТ 15150-69 и 15543.1-89) при температуре от -25°С до +40°С, тип атмосферы -1 (условно-чистая).

Технические характеристики: Номинальное напряжение сети, В380/220/122. Частота, Гц50 3 Габариты: мм238x190x5754. Масса, кг (неболее)16 5. Номинальный ток силовой цепи, А100

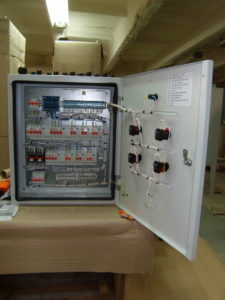

Механизм работы: ЯСН построен из металлической о конструкции в виде навесного ящика и коммутационного оборудования. На переднейпанели двери находятся элементы управления. Внутри ящика на тыловой панели установлены клеммники для подключения внешних цепей. Внизу находятся испытательные клеммы. Электропитание ЯСН производится от двух вводов, присоединяющихся к вводному клеммнику X1. Ввод выбирается переключателем QS1 («ЛучА-О-ЛучБ»). Выключатели защищают: -QF1 — цепи испытательных клемм; -QF2 — цепи освещения 220В; -QF3 — цепи трансформатора 220/12В; -QF4 — цепи обогрева; — QF5(УЗО) — цепи розетки 220В. Связь цепей осуществляется изменением состояния автоматического выключателя.

Указания к использованию: Применение ЯСН должно производиться в соответствии c «Правилами технической эксплуатации электроустановок потребителей». Все соединения и подкkючения производятся при снятом напряжении. Подключить вводы питания. Произвести подключение нагрузки к клеммному блокуХ2: -обогрев — к зажимам 1 и 2 «фаза», 3 и 4 «N»; -освещение 220В — к зажимам 6 и 7 «фаза», 4 и 5 «N»; -освещение 12В — к зажимам 8 и 9. Подключение испытательных цепей осуществляется к зажимам Х7 — XI0. Электромотажные работы нужно производить инструментом с нормированной затяжкой резьбовых соединений.

Техобслуживание: Минимум 1 раз в 2 года, в случае аварийной ситуации проводить: осмотр соединений; очищать от пыли. Техобслуживание производить только при снятом напряжении.
