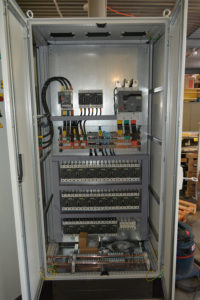

Шкаф собственных нужд зданий

Шкафы собственных нужд зданий необходимы для перераспределения электроэнергии тока напряжением до 400 В, предохранения от коротких замыканий в отходящих линиях потребителей, наблюдения за напряжением, током и сопротивлением изоляции, в целой системе или отдельном фидере.

Шкафы собственных нужд нужны для составления щитов ввода и перераспределения электроэнергии.

Условия эксплуатации

ШСН используются при соблюдении условий:

  • — высоты над уровнем моря  не более 1 км;
  • — температуры воздуха  от 1ºС до 35ºС;
  • — влажности воздуха до 80% при +25ºС;
  • — работы в невзрывоопасной окружающей среде;
  • — вертикального рабочего положения.

    Технические характеристики шкафа собственных нужд ШСН

    Наименование параметров

    Значение параметров
    Стандартное напряжение питающей сети, В

     ~380В, =220В

    Стандартный ток сборных шин, А

    <1000

    Допустимый ток термической стойкости сборных шин в течении 1 сек, кА

    <40

    Допустимый ток электродинамической стойкости сборных шин, кА

    <120

    Напряжения оперативного тока цепей управления, В

    =220, ~220

    Габаритные размеры шкафов (ВхШхГ), мм

    2200х600(800)х600(800)

    Тип системы заземления по ГОСТ50571.2 TN-C, TN-S,TN-C-S, TT, IT
    Степень защиты оболочки по ГОСТ 14254-96

    до IP54

    Форма секционирования по ГОСТ 51321.1

    до 4b

    Климатическое исполнение по ГОСТ 15150-69

    УХЛ 4

    Конструкция

    Шкаф собственных нужд состоит из металлического каркаса, сборных шин, приборов электроизмерения и управления.
    Питание цепей управления производится от щита постоянного тока или источника бесперебойного питания.
